40G QSFP+ Transceiver Egwyddor Weithio a chanllaw gosod

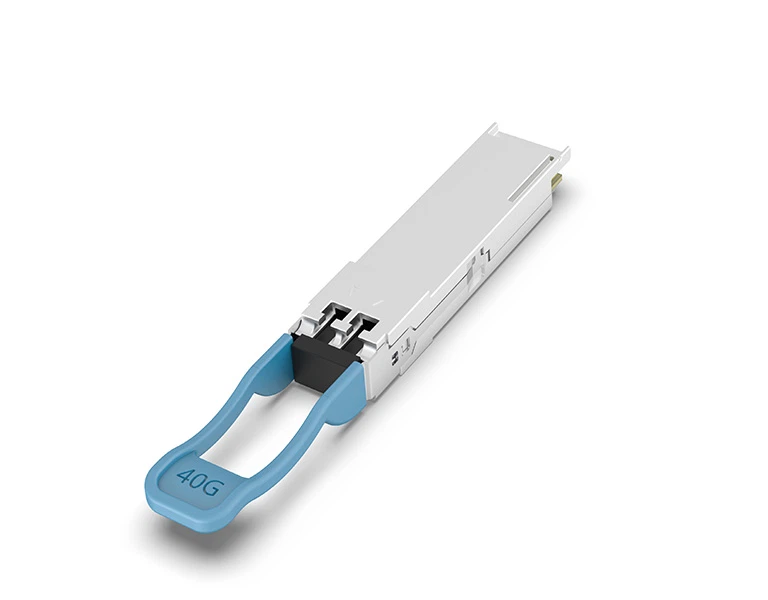

Mae'r modiwl 40G QSFP+ yn quad - Perfformiad quad - modiwl transceiver sianel a ddyluniwyd i ddiwallu anghenion cyfathrebiadau data 40 Gbps ac wedi'i optimeiddio ar gyfer canolfannau data ymyl rhwydwaith. Mae'r modiwl yn rhan allweddol mewn rhwydweithiau modern, gan alluogi trosglwyddo data yn effeithlon a chysylltiadau cryf rhwng dyfeisiau amrywiol fel switshis, llwybryddion a gweinyddwyr. Mae'n gweithredu ar donfedd o 850 nm, yn cefnogi protocolau Ethernet, ac wedi'i gysylltu trwy ffibr amlfodd. Mae gan y modiwl bellter trosglwyddo o hyd at 100 metr wrth ddefnyddio ceblau OM3 a hyd at 150 metr wrth ddefnyddio ceblau OM4. Yn ogystal, mae'r modiwl optegol 40GBase - LR4 wedi'i gynllunio'n arbennig ar gyfer trosglwyddo rhwydwaith hyd at 10 cilomedr ac mae'n addas ar gyfer achlysuron sy'n gofyn am - pellter uchel o uchder - cysylltiadau cyflymder.

Mae prif nodweddion y modiwl hwn yn cynnwys defnydd pŵer isel, perfformiad uchel ac egni - Dyluniad arbed. Mae'n cydymffurfio â QSFP+ MSA (Cytundeb Ffynhonnell Multi -), IEEE 802.3BA 40GBASE - SR4, a 4x10GBASE - Safonau Sr, ac mae ganddo gyfleustra cyfnewidfa gyflym. Fe'i defnyddir yn helaeth mewn canolfannau data, cyfrifiadura perfformiad uchel -, a meysydd telathrebu i ddiwallu anghenion rhwydweithiau modern ar gyfer hwyrni - isel a chysylltiadau lled band - uchel. Mae'n defnyddio dyluniad ffibr modd aml - sy'n cynyddu lled band yn sylweddol ac sydd â thechnoleg monitro optegol digidol (DOM) sy'n caniatáu monitro perfformiad amser - go iawn i sicrhau dibynadwyedd a pherfformiad gorau posibl mewn amrywiol amgylcheddau rhwydwaith. Mae'r cydnawsedd da â modiwlau eraill yn caniatáu iddo gael ei integreiddio'n hawdd i'r seilwaith rhwydwaith presennol, gan wella hyblygrwydd a scalability y rhwydwaith.

Mae transceivers 40G QSFP+ yn adnabyddus am eu perfformiad, dibynadwyedd a scalability rhagorol. Mae'n defnyddio pedair sianel annibynnol i weithredu ar 40 Gbps, gan ei gwneud yn ddelfrydol ar gyfer cymwysiadau canolfan ddata lled band uchel -. Mae ganddo bellter trosglwyddo o hyd at 150 metr ar ffibr OM3 ac mae'n cynnal pellter trosglwyddo hirach o hyd at 400 metr ar ffibr amlfodd OM4. Dyluniwyd y ddyfais gyda galluoedd rheoli thermol datblygedig ac mae'n defnyddio tua 3.5 wat yn unig o bŵer i sicrhau gweithrediad effeithlon. Mae'r modiwl yn cadw at ofynion rhyngweithredu MSA ac yn cynnwys galluoedd monitro optegol digidol (DOM), gan alluogi diagnosteg amser - go iawn i sicrhau cydnawsedd cryf ag amrywiaeth o lwyfannau. Ar yr un pryd, mae ei ddyluniad cryno a gwydn yn arbennig o ddelfrydol ar gyfer amgylcheddau cymhwysiad dwysedd - uchel.

40G QSFP+ transceivers Trosglwyddo signalau optegol dros ffibr amlfodd (MMF). Ar y pen trosglwyddo, mae'n trosi signalau trydanol yn signalau optegol, tra ar y diwedd derbyn perfformir y broses wrthdroi. Mae'r ddyfais yn defnyddio pedwar llwybr optegol cyfochrog, pob un yn gallu trosglwyddo hyd at 10 Gbps, gan arwain at gyfanswm lled band o hyd at 40 Gbps. Mae'r broses hon yn dibynnu ar gydweithrediad laserau a ffotodetectorau i sicrhau cywirdeb signal a lleihau colledion wrth drosglwyddo ffibr.

Mae ffibr Multimode (MMF) Multimode Fiber yn cefnogi trosglwyddo data cyflymder uchel - dros bellteroedd byr. Mae ei ddiamedr craidd fel arfer yn 50 neu 62.5 micron a gall cario sawl dull optegol i gynyddu lled band . 40 g Mae transceivers QSFP+ SR4 yn addas ar gyfer canolfannau data a rhwydweithiau menter gyda phellter trosglwyddo uchaf o hyd at 150 metr. Maent yn fwy cost - yn effeithiol na ffibr modd sengl - ac maent yn addas ar gyfer trwybwn uchel - a chyllideb - senarios cymhwysiad cyfyngedig.

Mae monitro optegol digidol (DOM) yn darparu galluoedd monitro perfformiad amser - go iawn i nodi problemau posibl yn y transceiver yn brydlon yn ystod y llawdriniaeth. Gall y dechnoleg hon gasglu data allweddol fel pŵer optegol, tymheredd a thuedd laser yn gyfredol i helpu gweinyddwyr rhwydwaith i ddarganfod a datrys problemau yn gyflym, a thrwy hynny wella dibynadwyedd cyffredinol y system a lleihau nifer y methiannau. Mae'r cyfuniad o'r ddwy dechnoleg hyn yn gwella perfformiad transceivers QSFP 40G yn fawr, gan sicrhau cyfathrebu effeithlon rhwng dyfeisiau wrth hwyluso monitro amser - go iawn o berfformiad rhwydwaith.

Mae transceivers 40G QSFP yn gydnaws â modiwlau o frandiau lluosog, gan gynnwys Cisco, ac maent yn arbennig o addas ar gyfer switshis amrywiol. Fe'u defnyddir yn helaeth mewn canolfannau data dwysedd - a rhwydweithiau menter. Cyn belled â bod y llwybryddion neu'r switshis perthnasol yn dilyn y manylebau QSFP 40G, gellir integreiddio'r modiwl yn effeithlon i'r seilwaith rhwydwaith presennol, gan wella scalability a gallu i addasu yn fawr.

Fel modiwl optegol perfformiad - uchel, defnyddir 40g qsfp+ transceiver yn helaeth mewn pensaernïaeth rhwydwaith fodern a gall ddiwallu amrywiaeth o anghenion.

Mewn rhwydweithiau campws, mae'n darparu datrysiadau rhyng -gysylltiad cyflymder - uchel ar gyfer dyfeisiau amrywiol, gan gefnogi trosglwyddo a rhannu data yn effeithiol.

Mewn canolfannau data, mae perfformiad rhagorol 40G QSFP+ yn sicrhau effeithlonrwydd uchel llif data, gan wneud gweithrediadau amrywiol o fewn y ganolfan ddata yn llyfnach.

Mewn amgylcheddau lleoli cwmwl, mae sefydlogrwydd a dibynadwyedd transceivers 40G QSFP+ yn darparu sylfaen gadarn ar gyfer gwasanaethau cyfrifiadurol cwmwl.

Mewn amgylcheddau cyfrifiadurol perfformiad uchel -: 40g qsfp+ hefyd yn chwarae rôl anhepgor mewn amgylcheddau cyfrifiadurol perfformiad - uchel, sy'n gallu handling data - cymwysiadau dwys a gofynion cyfrifiadurol graddfa mawr -, gan sicrhau bod adnoddau cyfrifiadurol amrywiol yn cael eu defnyddio'n effeithlon.

Cymwysiadau eraill: Fe'i defnyddir yn helaeth hefyd yn y rhyng -gysylltiad rhwng switshis, llwybryddion, gweinyddwyr ac offer trosglwyddo, gan ddarparu sianel cysylltu sefydlog ar gyfer y system rwydwaith gyfan.

Cymerwch y modiwl: Yn gyntaf, tynnwch y modiwl optegol QSFP+ 40G o'r blwch pecynnu yn ofalus. Byddwch yn ofalus i ddal pen cylch tynnu'r modiwl optegol yn iawn ac osgoi grym gormodol er mwyn osgoi niweidio'r modiwl.

Gwthiwch i mewn i'r porthladd: Alinio'r modiwl optegol QSFP+ 40G yn ysgafn â phorthladd QSFP+ y ddyfais i sicrhau bod y modiwl mewn cysylltiad llawn â'r cysylltydd porthladd. Yn ystod y broses fewnosod, dylech glywed sain "clic", gan nodi bod y modiwl wedi'i osod yn llwyddiannus.

Glanhau'r rhyngwyneb: Tynnwch y plwg llwch yn ofalus ar y modiwl optegol 40G QSFP+. Nesaf, defnyddir teclyn glanhau proffesiynol i lanhau'r rhyngwyneb yn drylwyr a chael gwared ar lwch a halogion a allai effeithio ar ansawdd y signal optegol. Mae'r cam hwn yn hanfodol i sicrhau eglurder y cysylltiad ffibr a pherfformiad cyffredinol y rhwydwaith.

Cysylltwch y siwmper ffibr: Mewnosodwch y cysylltydd siwmper ffibr MTP/MPO neu LC wedi'i lanhau i ryngwyneb y modiwl optegol 40G QSFP+, a sicrhau eich bod chi'n clywed sain "clicio" wrth fewnosod, gan nodi bod y cysylltiad ffibr yn ddiogel.

Cadarnhewch y cysylltiad: ailadroddwch y camau uchod a gwnewch yn siŵr eich bod yn cwblhau'r un gweithrediad ar y pen arall. Pan fydd y goleuadau dangosydd ar y switshis ar y ddau ben yn troi'n wyrdd, mae'n golygu bod y ddolen wedi'i sefydlu'n llwyddiannus a bod y cysylltiad rhwydwaith yn ddirwystr.

SYLWCH: Peidiwch â chael gwared ar y plwg llwch o'r modiwl optegol 40G QSFP+ cyn gosod y siwmper ffibr er mwyn osgoi halogi'r rhyngwyneb heb ddiogelwch, sy'n hanfodol i gynnal perfformiad y modiwl.

Datgysylltwch y siwmper ffibr: Cyn unrhyw weithrediad dadosod, yn gyntaf, datgysylltwch y siwmper ffibr ar y modiwl optegol 40G QSFP+ a'i dynnu allan yn ofalus i sicrhau diogelwch y llawdriniaeth.

Tynnwch y modiwl allan: Nesaf, pwyswch y cylch tynnu a thynnwch y modiwl optegol QSFP+ 40G yn araf allan o borthladd QSFP+ y ddyfais. Sylwch y dylech osgoi grym gormodol i osgoi niweidio rhyngwyneb y porthladd.

Gosodwch y plwg llwch: Gwnewch yn siŵr eich bod yn gosod y plwg llwch yn ôl i ryngwyneb y modiwl optegol 40G QSFP+ i atal llwch a halogion rhag goresgyn y rhyngwyneb pan nad yw'r modiwl yn cael ei ddefnyddio, a thrwy hynny amddiffyn wyneb cyswllt y modiwl.

Storio Priodol: Yn olaf, rhowch y modiwl optegol wedi'i ddadosod yn ddiogel mewn pecynnu statig gwrth -- i sicrhau ei ddiogelwch wrth storio a chludo, gan osgoi dylanwad trydan statig a ffactorau allanol. Trwy ddilyn y camau uchod, gallwch i bob pwrpas gynnal perfformiad y modiwl optegol ac ymestyn ei oes gwasanaeth yn sylweddol.

Mae'r uchod yn ganllaw manwl ar gyfer gosod a thynnu modiwlau optegol 40G QSFP+. Gall meistroli'r camau hyn eich helpu i gyflawni cysylltiadau rhwydwaith effeithlon mewn amrywiol amgylcheddau.

Yn fyr, mae modiwlau 40g qsfp+ yn ased pwysig o bensaernïaeth canolfannau data modern, gan ddarparu cysylltiadau cyflymder dibynadwy ac uchel - wrth gefnogi anghenion data heddiw - cymwysiadau sy'n cael eu gyrru ar draws canolfannau data ymyl rhwydwaith a switshis.
