MPO (aml - hwb ffibr ymlaen) Cysylltydd yw'r genhedlaeth gyntaf o gysylltydd ffibr craidd aml - a ddyluniwyd gan NTT Corporation o Japan, sy'n cydymffurfio â safon IEC-61754-7, y safon ddomestig yw YD/T1272.5-2009.

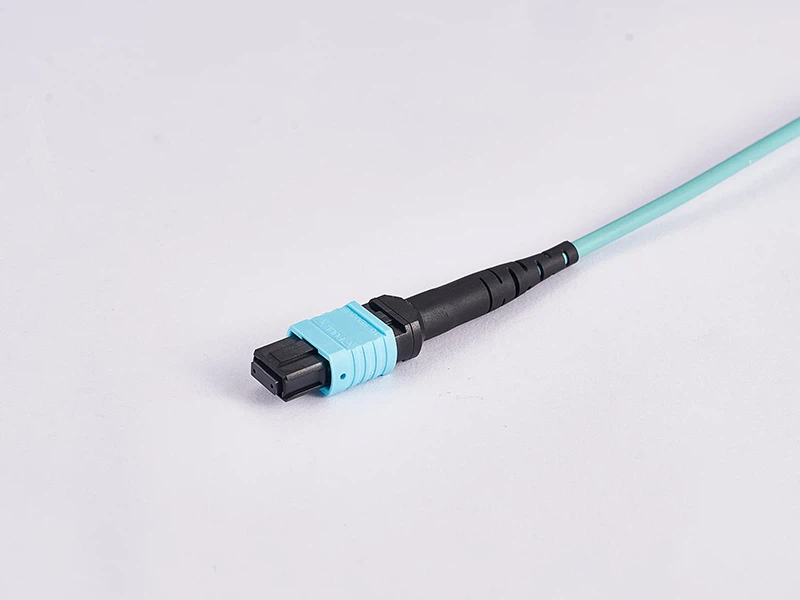

Cysylltydd MPO
1. Strwythur Cysylltydd MPO
MPO (gwthio amlffiber - ymlaen) Mae cysylltydd ffibr yn aml - craidd aml - Cysylltydd ffibr pluggable sianel, sy'n cydymffurfio â safon IEC (IEC 61754-7).
Mae strwythur sylfaenol cysylltydd MPO yn cynnwys y rhannau canlynol:
Cysylltwyr gwrywaidd a benywaidd: Wedi'i rannu'n gysylltwyr diwedd gwrywaidd a chysylltwyr diwedd benywaidd.
Llawes MT:Yn cynnwys pâr o lewys MT ar gyfer lleoli a docio ffibrau optegol.
Pinnau Canllaw:Defnyddir dau bin tywys i sicrhau mewnosodiad cywir a chyfyngiad safle rhwng cysylltwyr.
Tai:Mae gan bob cysylltydd dai i amddiffyn y cydrannau mewnol.
Addasydd:A ddefnyddir i gysylltu'r cysylltwyr gwrywaidd a benywaidd ar y ddau ben.
Gall nifer y tyllau ffibr yn y cysylltydd MPO fod hyd at 72, gyda 12 twll yn fwyaf cyffredin. Pan fydd wedi'i gysylltu, mae'r gwanwyn wrth gynffon y ferrule yn darparu byrdwn i gloi'r ferrule gyda'r addasydd. Mae'r pin canllaw yn helpu i sicrhau gorchymyn docio a chywirdeb safle'r ffibr optegol. Er mwyn gwella'r golled dychwelyd heb ddefnyddio deunyddiau paru mynegai plygiannol, mae wyneb diwedd a llawes y ffibr optegol yn cael eu sgleinio ar ongl o 8 gradd, sy'n gofyn bod yn rhaid sgleinio wyneb diwedd y ffibr optegol yn fanwl gywir i sicrhau cyswllt da ag wyneb diwedd y ffibr optegol gyferbyn.
2. Nodweddion Cysylltwyr MPO
Gellir rhannu cysylltwyr MPO yn ddau fath yn ôl dull malu y ferrule:
Cysylltydd Fflat MPO/PC: Mae ganddo golled is yn ôl, fel arfer yn cyrraedd colled dychwelyd RL sy'n fwy na 30 dB.
Cysylltydd Bevel MPO/APC: Mae ganddo berfformiad optegol gwell, a gall colled dychwelyd RL gyrraedd mwy na 40 dB.
3. Cymhwyso Cysylltwyr MPO
Mae'r cysylltydd MPO wedi cynyddu poblogrwydd rhwydweithiau optegol yn fawr ac wedi helpu i leihau costau cynhyrchu oherwydd ei faint bach, manwl gywirdeb uchel a dwysedd uchel. Fe'i defnyddiwyd yn helaeth yn:
Rhwydweithiau Cyfathrebu Ffibr Optig
Systemau trosglwyddo
Rhwydweithiau CATV
Cysylltwyr MTP®
MTP (Multi - Terfynu Ffibr Gwthio - On) Mae cysylltwyr yn fath o gysylltydd ar gyfer cyfathrebu ffibr optig, wedi'u cynllunio'n benodol ar gyfer cymwysiadau ffibr dwysedd - uchel. Defnyddir cysylltwyr MTP yn gyffredin mewn canolfannau data, systemau cebl optegol, a lleoedd eraill lle mae angen cyfathrebu cyflymder uchel -.
MTP® nghysylltwyr
Mae MTP® (Multi - Terfynu Ffibr yn gwthio - ymlaen) yn nod masnach cofrestredig CONEC, UDA. Mae'n - perfformiad aml - cysylltydd ffibr ac esblygiad o'r cysylltydd mpo (aml - hwb ffibr - ar) cysylltydd. O'u cymharu â chysylltwyr MPO safonol, mae cysylltwyr MTP® wedi'u optimeiddio mewn priodweddau optegol a mecanyddol i wella ansawdd cysylltiad a lleihau colli signal.
Mae cysylltwyr optig ffibr MTP® ac MPO yn cydymffurfio â'r safon ryngwladol IEC-61754-5 "a safon TIA-604-5 yr UD (Focis5), sy'n golygu eu bod yn gydnaws â maint a rhyngwyneb corfforol. Er bod maint MTP® ac MPO yn debyg i ffiwydd arwyddocaol, y gall despo, y destrwydd cyffredin, y scempo cyffredin, y despo cyffredin, y despo cyffredin, y despo cyffredin, y scempo cyffredin, y despo cyffredin, y despo cyffredin, y despo cyffredin, y denster cyffredin, y despo cyffredin, y despo cyffredin, y despo cyffredin, y despo cyffredin, y despo cyffredin, y despo, y density, y despo cyffredin, yn gallu moi a mpo, y despo cyffredin, yn gallu moi a mpo cyffredin, yn gallu moi a mppo cyffredin, yn gallu ei arbed, yn gallu mo ceblau optig.
Nodweddion Cysylltwyr MTP:
Dwysedd uchel:Fel rheol, gall cysylltwyr MTP gefnogi cysylltiad hyd at 12, 16, 24, a 32 ffibrau optegol, sy'n ei gwneud yn ddefnyddiol iawn yn yr amgylcheddau cyfyngedig gofod -.
Cysylltiad Cyflym:Dyluniwyd cysylltwyr MTP fel cysylltiadau "gwthio -", sy'n golygu y gellir mewnosod a symud y cysylltwyr yn gyflym, gan symleiddio gosod a chynnal offer. Ailbrosesu a gwryw cyflym - Mae trosi benywaidd yn symleiddio'r broses osod.
Perfformiad uchel:Mae gan gysylltwyr MTP berfformiad optegol rhagorol a gallant gefnogi trosglwyddiad data cyflymder -, megis 100GBE, 400GBE, ac ati.
Ailddefnyddiadwyedd:Gellir defnyddio cysylltwyr MTP ar gyfer plygio a dad -blygio dro ar ôl tro, sy'n ei gwneud yn fwy cyfleus wrth uwchraddio offer neu drawsnewid rhwydwaith.
Cydnawsedd:Gellir cysylltu cysylltwyr MTP â mathau eraill o gysylltwyr ffibr optig fel LC a SC trwy addaswyr, gan gynyddu hyblygrwydd y system.
Gosod Hawdd a Chyflym:Mae dyluniad cysylltwyr MTP yn byrhau'r amser gosod yn sylweddol, hyd at 75%. Mae ei ddyluniad cregyn datodadwy yn cefnogi ailbrosesu ferrules mt a throsi benywaidd gwrywaidd -, gan symleiddio'r broses osod.
Hyblygrwydd:Mae cysylltwyr ffibr MTP yn cynnig pedwar llewys rhyddhad straen safonol i gefnogi amrywiaeth o gymwysiadau. Yn benodol, gellir ymestyn y llawes rhyddhad straen hyblyg o 0 i 90 gradd, gan ddarparu datrysiad da ar gyfer rheoli cebl mewn lleoedd cul.
Sefydlogrwydd:Mae cysylltwyr cebl MTP wedi adeiladu - mewn clipiau pin metel i leihau'r risg o golli pin. Ar yr un pryd, mae dyluniad y gwanwyn yn cynyddu bwlch rhuban y rhyngwyneb rhuban ffibr aml - i amddiffyn y ffibr optegol. Mae ei gragen thermoplastig yn arddangos sefydlogrwydd da o dan newidiadau tymheredd, gan sicrhau cysylltiad corfforol mwy dibynadwy
Defnyddir cysylltwyr MTP yn helaeth mewn seilwaith rhwydwaith modern, yn enwedig mewn amgylcheddau sy'n gofyn am led band uchel a nifer uchel o gysylltiadau, megis canolfannau data ac amgylcheddau cyfrifiadurol cwmwl hyperscale.
A yw cysylltwyr MTP® yn ôl yn gydnaws â mathau o gysylltwyr cyffredin fel LC a SC?
Na, nid yw cysylltwyr MTP® yn gydnaws yn ôl â mathau o gysylltwyr cyffredin fel LC neu SC. Mae cysylltwyr MTP® yn aml - gwthio ffibr - ar gysylltwyr sydd wedi'u cynllunio i drin cysylltiadau ffibr dwysedd - uchel, yn nodweddiadol â 12, 16, neu 24 o ffibrau. Mewn cyferbyniad, mae cysylltwyr LC a SC yn gysylltwyr ffibr sengl - ar gyfer cysylltiadau deublyg. Fodd bynnag, mae cysylltwyr MTP® yn gydnaws â chysylltwyr MPO oherwydd eu bod yn dilyn yr un safonau.
Trosolwg o Fodiwlau OSFP
Cysylltwyr Elite MTP®
Mae cysylltwyr elitaidd MTP® yn uchel - Perfformiad Cysylltwyr MTP® sy'n lleihau colli mewnosod hyd at 50% o gymharu â chysylltwyr MTP® safonol.
Mae cysylltwyr elitaidd MTP® yn gysylltwyr ffibr datblygedig sydd wedi'u cynllunio ar gyfer cymwysiadau rhwydwaith dwysedd - uchel, gan gynnig colled mewnosod is a pherfformiad uwch. Gyda'r galw cynyddol am sefydlogrwydd a pherfformiad cysylltydd, mae cysylltwyr elitaidd MTP® yn fersiwn well o'r cysylltydd MTP® safonol gyda safonau gweithgynhyrchu llymach a lefelau ansawdd uwch.
Nodweddion Cysylltwyr Elite MTP®:
Colled Dychwelyd Optegol:
Both standard and Elite connectors have an optical return loss of >20 dB, but the 8° angle polishing design of the Elite connector can achieve >60 db.
Colled Mewnosod:
Modd Sengl:
Cysylltydd MTP® safonol: 0.20 db Nodweddiadol, 0.60 db Uchafswm
Cysylltydd Elite MTP®: 0.10 db Nodweddiadol, 0.35 db Uchafswm
Amlfodd:
Cysylltydd MTP® safonol: 0.25 db Nodweddiadol, 0.75 db Uchafswm
Cysylltydd Elite MTP®: 0.10 db Nodweddiadol, 0.35 db Uchafswm
Cysylltydd MTP MTP Rhyw a Polaredd
Rhyw Cysylltydd

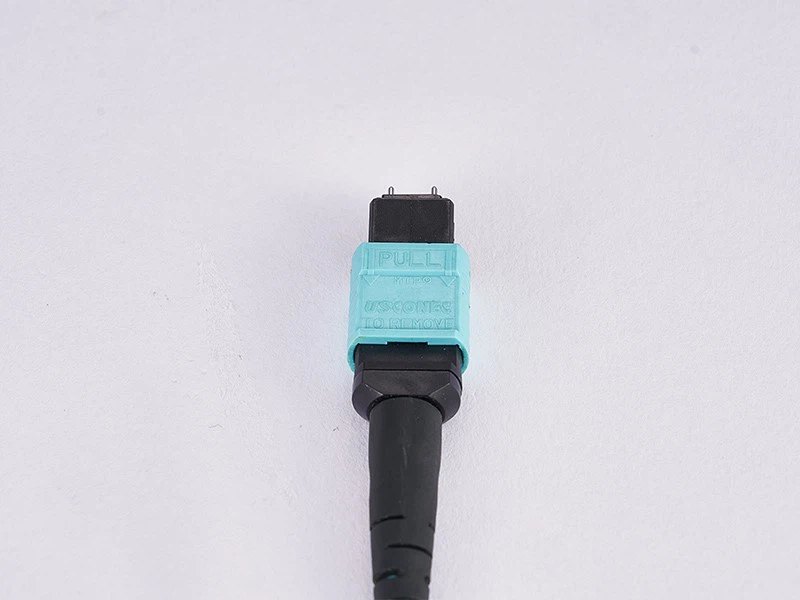

Mae gan gysylltwyr MTP® gwrywaidd ddau bin i'w halinio â'r craidd ffibr i sicrhau cysylltiad manwl gywir â'r cysylltydd benywaidd a lleihau colli signal, tra nad oes gan gysylltwyr MTP® benywaidd unrhyw binnau ac mae ganddyn nhw dyllau i ddarparu ar gyfer y pinnau gwrywaidd ar gyfer docio manwl gywir.
Polaredd cysylltydd
Mae polaredd yn cyfeirio at y paru rhwng y trosglwyddydd (TX) a'r derbynnydd (RX) mewn cyswllt ffibr. Dim ond pan fydd polaredd y cysylltydd yn gywir y gall trosglwyddo signal fynd yn ei flaen fel arfer. Mae safon TIA-568 yn diffinio tri chyfluniad polaredd: Math A, Math B, a Math C, ar gyfer gwahanol gordiau patsh MTP®.
Cyfeiriadedd plwg
Mae cysylltwyr MTP ar gael mewn dau brif gyfluniad: allwedd i fyny/allwedd i fyny (mae'r ddau gysylltydd i fyny, yn caniatáu cysylltiad croes -) ac allwedd i fyny/allwedd i lawr (gan gynnal {- trwy gysylltiad). Mae'r cyfeiriadedd cywir yn hanfodol ar gyfer alinio union signalau ffibr.
Math endface
Gall cysylltwyr MTP gael gwahanol ddiwedd - mathau o wynebau sy'n effeithio ar eu perfformiad:
UPC (Cyswllt Corfforol Ultra): Yn addas ar gyfer systemau amlfodd, gan leihau myfyrdodau.
APC (cyswllt corfforol ongl): Mae ganddo arwyneb cyswllt gogwyddo gradd 8 - sy'n lleihau adlewyrchiadau cefn ac yn addas ar gyfer cymwysiadau un modd.
Manteision Cysylltwyr MTP
Gosod hawdd a chyflym
Mae cysylltwyr MTP wedi'u cynllunio i leihau'r amser gosod yn sylweddol hyd at 75%. Mae ei ddyluniad tai symudadwy yn caniatáu ar gyfer ailbrosesu ferrules MT a throsi rhyw cyflym, gan symleiddio'r broses osod.
Hyblygrwydd
Mae cysylltwyr ffibr MTP® ar gael gyda phedwar llewys rhyddhad straen safonol i gefnogi amrywiaeth o gymwysiadau. Yn benodol, gellir ymestyn y llawes rhyddhad straen hyblyg o 0 i 90 gradd, gan ddarparu datrysiad da ar gyfer rheoli cebl mewn gofod bach.
Sefydlogrwydd
Mae gan y cysylltydd cebl MTP - mewn clamp pin metel i leihau'r risg o golli pin. Ar yr un pryd, mae dyluniad y gwanwyn yn cynyddu bwlch rhuban y rhyngwyneb rhuban ffibr aml - i amddiffyn y ffibr optegol. Mae ei gragen thermoplastig yn dangos sefydlogrwydd da o dan newidiadau tymheredd, gan sicrhau cysylltiad corfforol mwy dibynadwy
