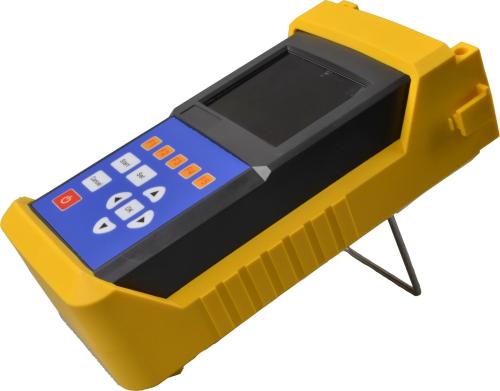

OFDROpticalFrequencyDomainReflectometer
Reflectometer parth amlder optegol OFDR yw technoleg Mesur ffibr optegol eglur iawn a ddatblygwyd yn raddol yn y 1990au. Gwahanol o drosglwyddo OTDR reflectometer parth amser optegol i mewn i'r system yn y signal curiad y galon yn y parth amser. Y OFDR a drosglwyddir i mewn i'r system drwy ddefnyddio laser band cul a modulator acousto-optig i gynhyrchu y signal optegol ysgubedig, ac yna eu trosglwyddo technoleg synhwyro heterodyne optegol. Algorithm arbenigol i'w dadansoddi y signal a ganfuwyd. Beth bynnag fo'i strwythur neu algorithm, OFDR yn fwy cymhleth na'r OTDR.
Cyflwyniad i OFDR
Reflectometer parth amlder optegol OFDR yw technoleg Mesur ffibr optegol eglur iawn a ddatblygwyd yn raddol yn y 1990au. Gwahanol o drosglwyddo OTDR reflectometer parth amser optegol i mewn i'r system yn y signal curiad y galon yn y parth amser. Y OFDR a drosglwyddir i mewn i'r system drwy ddefnyddio laser band cul a modulator acousto-optig i gynhyrchu y signal optegol ysgubedig, ac yna eu trosglwyddo technoleg synhwyro heterodyne optegol. Algorithm arbenigol i'w dadansoddi y signal a ganfuwyd. Beth bynnag fo'i strwythur neu algorithm, OFDR yn fwy cymhleth na'r OTDR.
O gymharu â OTDR OFDR
O gymharu â OTDR adnabyddus, mae modd OFDR sensitifrwydd uwch o dan yr un amodau amgylcheddol. O dan yr un amrediad dynamig, pŵer optegol angen ffynhonnell golau yn llai, sy'n effeithiol gellir goresgyn penderfyniad gofodol a deinameg gymhareb arwydd i sŵn y OTDR. Achosion o wrthddweud rhwng cwmpas. Benderfyniad gofodol OFDR mae cyfrannedd wrthdro â lled band y derbynnydd, ac fod y sŵn yn gymesur â lled band y derbynnydd, fel y gellir gwneud y gymhareb arwydd i sŵn o OFDR yn uchel iawn. Fel arfer yn y parth marw ar gyfer digwyddiadau Mesur OTDR amgylch degau o fesuryddion, tra bod OFDR yn gallu cyrraedd micrometers. Yn gyffredinol, defnyddir OTDR ar gyfer rhwydwaith cebl optig ffibr pellter hir profion i amcangyfrif namau peirianneg, tra defnyddir OFDR gyffredinol ar gyfer ceisiadau synhwyro manylder uchel mewn rhwydweithiau mynediad a systemau synhwyro.
Technolegau cyfansoddiad a allweddol o OFDR
Ymhlith y technolegau allweddol y system OFDR bennaf ffynhonnell ysgubedig llinellol sy'n cynnwys laserau un modd hydredol linewidth cul a modulator electro-optig (modulator acousto-optig fel arfer), ac roedd llwybr optegol yn cynnwys (interferometer) MZ gan gynnwys a'r, rheolwr polareiddio, ac ati.) Ei gwneud yn ofynnol i'r llwybr optegol i fod mor fyr ag y bo modd), derbyniad llwybr Optegol (photodetector gytbwys), casglu data a algorithmau.
Datblygu cynnyrch OFDR
Ar hyn o bryd yn gynnyrch technoleg fodern yw OFDR, ac unig gyflenwr adnabyddus yw LUNA (www.lunainc.com) yn Virginia, UDA. Fodd bynnag, gwerthiant blynyddol y cwmni yn llai na 400 miliwn o ddoleri yr Unol Daleithiau, dim ond rhan fach o'r cynhyrchion LUNA yn OFDR. Yn 2015, cafwyd Jiangsu Jingjiang Junlong a'r Athro Yi Dong Prifysgol Jiaotong Shanghai, a datblygodd y Nanjing Jiangsu Ande optoelectroneg technoleg technoleg a chynhyrchion. Cyn hynny, roedd AVIC mesureg sefydliad datblygu cynnyrch. Mae eraill yn bennaf labordy cynhyrchion o ysgolion a sefydliadau ymchwil.
Farchnad cais rhagolygon o OFDR
Gall OFDR yn chwarae rôl bwysig yn canfod bai rhwydweithiau mynediad ffibr, demodulation tymheredd uchel trachywiredd a straen synhwyro systemau ar gyfer awyrennau, a demodulation synhwyro ffibr optegol mewn cymwysiadau meddygol. Mae cais llwyddiannus y cynnyrch hwn yn dibynnu ar y datblygiad o drachywiredd llai, mwy sefydlog a uwch OFDR cynhyrchion.
