Modiwl Mux/Demux DWDM 100G 8Channel
Mae'r modiwlau Mux Demux goddefol DWDM yn darparu buddion Amlblecsydd Adran Tonnau Trwchus mewn datrysiad cwbl oddefol. Maent wedi'u cynllunio ar gyfer trawsyrru pellter hir lle mae tonfeddi wedi'u pacio'n dynn gyda'i gilydd dros ystod tonfeddi band C, hyd at 48 tonfedd mewn grid 1{4}}0GHz(0.8nm) a 96 tonfeddi mewn 50GHz grid (0.4nm). Mae safon ITU G.694.1 a Telcordia GR1221, GR1209, CE, RoHS, Cyngor Sir y Fflint yn cydymffurfio.
Mae OPTICO DWDM Mux Demux yn fodiwlaidd, yn raddadwy ac yn berffaith addas ar gyfer cludo gwasanaethau PDH, SDH / SONET, ETHERNET dros WWDM, CWDM a DWDM mewn rhwydweithiau ymyl metro optegol a mynediad.
Manylebau Cynnyrch
| Paramedr | 4 Sianel | 8 Sianel | 16 Sianel | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Tonfedd y Sianel(nm) | Grid 100GHz ITU | ||||||
| Cywirdeb Tonfedd y Ganolfan | ±0.5 | ||||||
| Bylchu sianel (GHz) | 100 | ||||||
| Channel Passband(@-0.5dB bandwidth)(nm) | Yn fwy na neu'n hafal i 0.22 | ||||||
| Colled mewnosod (dB) | Llai na neu'n hafal i 1.6 | Llai na neu'n hafal i 2.5 | Llai na neu'n hafal i 3.5 | ||||
| Unffurfiaeth Sianel(dB) | Llai na neu'n hafal i 0.6 | Llai na neu'n hafal i 1.0 | Llai na neu'n hafal i 1.5 | ||||
| Sianel Ripple(dB) | 0.3 | 0.3 | 0.3 | ||||
| Ynysu(dB) | Yn ymyl | N/A | ＞30 | N/A | ＞30 | N/A | ＞30 |
| Heb fod yn gyfagos | N/A | ＞30 | N/A | ＞30 | N/A | ＞40 | |
| Colli mewnosodiad Sensitifrwydd tymheredd (dB/ gradd ) | Llai na neu'n hafal i 0.005 | ||||||
| Symud Tymheredd Tonfedd (nm/ gradd ) | ＜0.002 | ||||||
| Colled Dibynnol polareiddio (dB) | ＜0.1 | ||||||
| Gwasgariad Modd Polareiddio (PS) | ＜0.1 | ||||||
| Cyfeiriadedd(dB) | ＞50 | ||||||
| Colled Dychwelyd(dB) | ＞45 | ||||||
| Trosglwyddo Pŵer Uchaf (mW) | 500 | ||||||
| Tymheredd Gweithredu ( gradd ) | -5~+75 gradd | ||||||
| Tymheredd Storio ( gradd ) | -40~+85 gradd | ||||||
| Dimensiwn pecyn (mm) | L100xW80xH10 (8CH Mdoule) | ||||||
Ceisiadau
Achos Prosiect
I gwrdd â chymwysiadau cwsmeriaid, cysylltwch 8ch C53-C60 DWDM Mux Demux â sianel 1530nm o 8ch CWDM Mux Demux i gyflawni'r hybrid. Mae mwyhadur hwb yn cael ei ddefnyddio i chwyddo allbwn sianel sengl, sy'n gwneud y gorau o ansawdd gweddilliol a signal y cyswllt.
Dulliau Trosglwyddo Gwahanol
System drawsyrru dwygyfeiriad ffibr sengl WDM
System drosglwyddo deugyfeiriadol ffibr deuol WDM
Manteision ein DWDM
Colli mewnosod isel
Ynysu Sianel Uchel
Arbed adnoddau ffibr
Uchafbwyntiau Eraill
• Amlblecsu 8 sianel ar bâr ffibr
• Colli mewnosodiad isel
• Cysylltwyr LC/UPC
• Porth monitro 1% ar gyfer Tx a Rx, yn sicrhau datrys problemau hawdd heb amser segur
• Mae porthladd 1310nm yn caniatáu troshaenu ar rwydwaith 1310nm etifeddol presennol fel 1000Base SFP LX, 10G SFP + LR, 40G
QSFP+ LR4 a 100G CFP LR4
• Porth ehangu ar gyfer ehangu capasiti yn y dyfodol
• Yn cydymffurfio â gwregys ITU G.694.1, 100GHz ITU, bylchiad 0.8 nm
• Technoleg hidlo ffilm tenau o ansawdd uchel
• Goddefol, dim angen trydan (MTBF tua 500 mlynedd)
Daw ein hyder brand o dîm cynhyrchu cryf
Tystysgrifau Rhyngwladol
CE-WDM

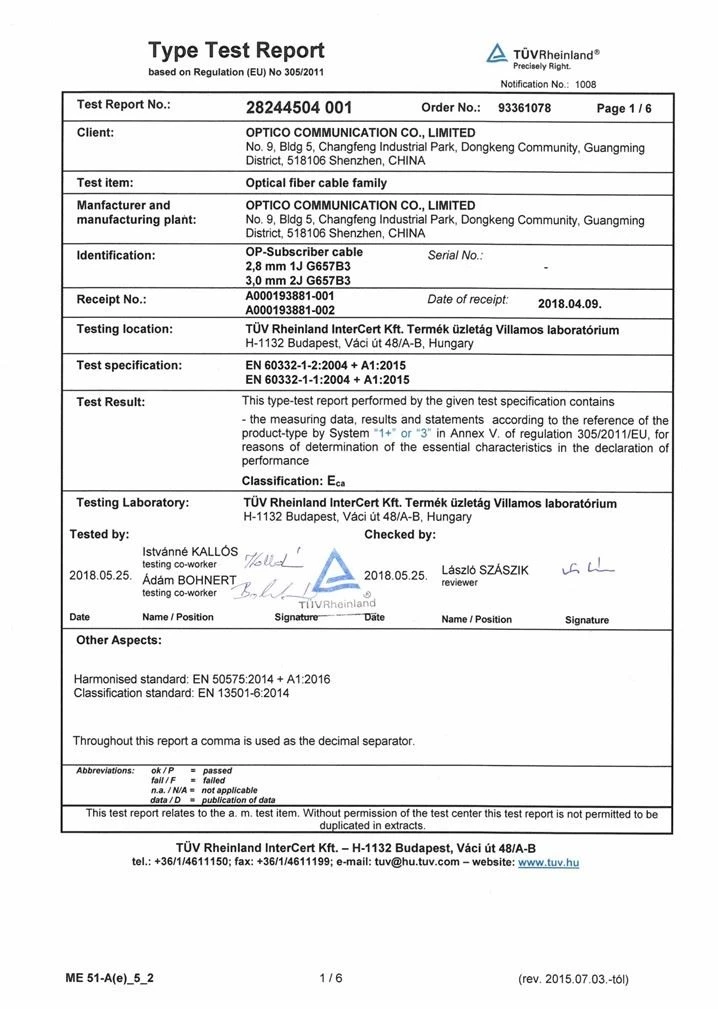

CPR
ROHS
Cryfder Cynhyrchu Cryf

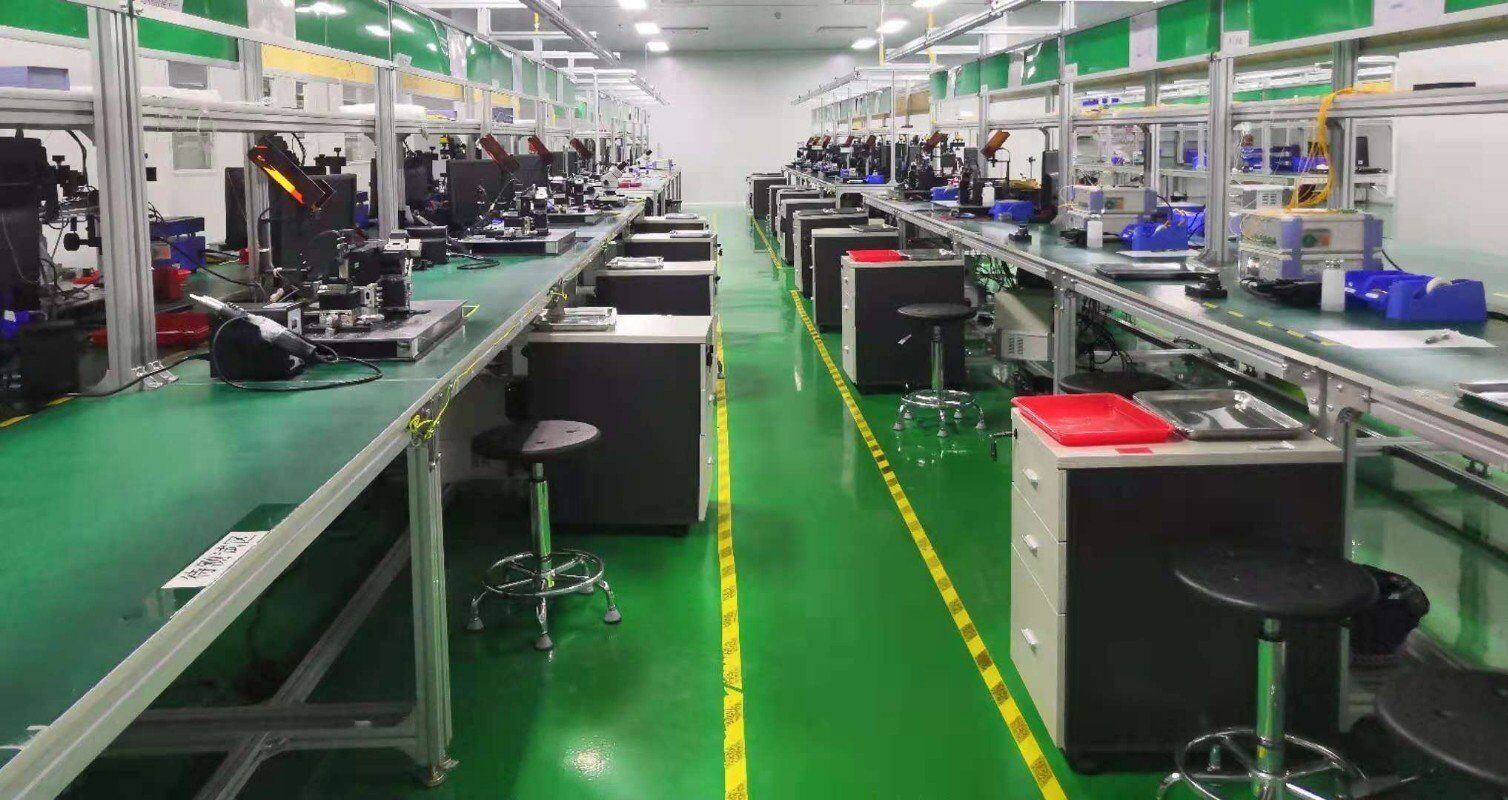

4 llinell Gynhyrchu WDM llawn

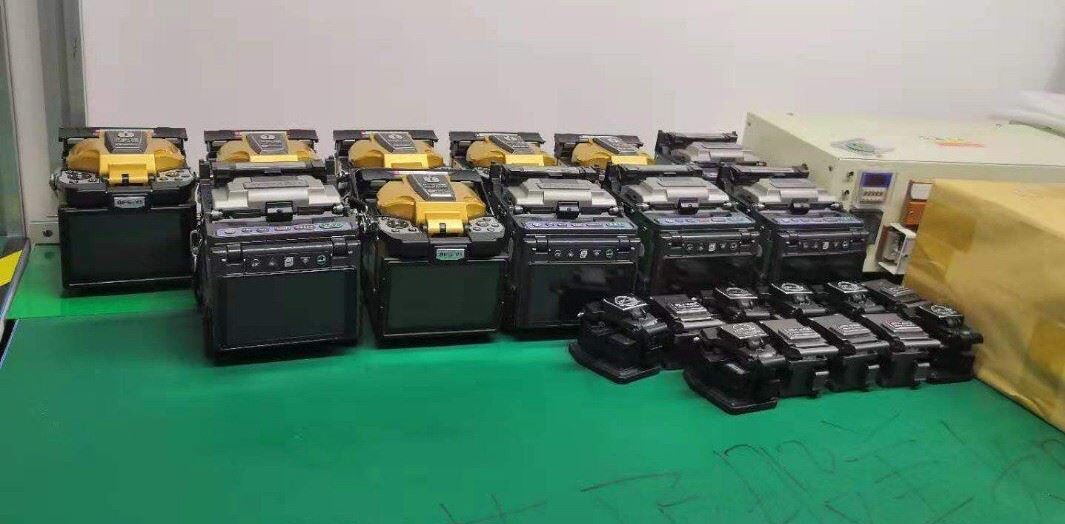

Offer prawf wedi'i fewnforio
Cylch tymheredd uchel ac isel
Sut y gallem sefyll wrth eich ochr
-
Ymateb cyflym o fewn 24 awr
-
Gwasanaeth un-i-un
-
Cefnogaeth tîm technegol proffesiynol
-
Darparu atebion o'r ansawdd gorau
-
Tîm cynhyrchu cryf
-
Y safonau rheoli ansawdd mwyaf llym
-
Cyflwyno cyflym
