Disgrifiad o'r Cynnyrch
Mae'r cwplwyr polareiddio-cynnal (PM) 2x2 FBT o optico yn gweithio gydag amrywiaeth eang o donfeddi (480-2000 nm) ac fe'u defnyddir i rannu neu gyfuno signalau optegol rhwng dau borthladd mewnbwn a dau borthladd allbwn. Cynhyrchir y cyplyddion hyn gyda ffibr Panda a chysylltwyr dethol, gan gymhwyso technoleg tapr biconical wedi'i asio (FBT), sy'n rhoi cymarebau difodiant eithriadol iddynt ar gyfer golau sy'n cael eu trosglwyddo i echel araf ffibr y Prif Weinidog. Mewn cymwysiadau pwysig, maent yn sicrhau bod golau yn cael ei ddosbarthu'n gywir wrth gadw'r polareiddio yn gyfan. Mae'r cyplyddion hyn yn gweithio'n dda hyd yn oed o dan amgylchiadau straen mecanyddol a newidiadau tymheredd. Mewn strwythur maent yn cael eu cartrefu mewn tiwbiau dur bach sy'n 3mm mewn tiwbiau diamedr neu rydd sy'n 0.9mm mewn diamedr.
Nodweddion cynnyrch
- Uniondeb polareiddio:Yn cynnal y wladwriaeth polareiddio gyda chymarebau difodiant uchel (18-60DB), sy'n berffaith ar gyfer systemau sy'n sensitif i polareiddio.
- Perfformiad Optimized:Mae'r union dechnoleg FBT yn sicrhau colled mewnosod isel iawn a cholled gormodol.
- Cadernid amgylcheddol:Yn gweithio'n dda mewn ystod tymereddau eithafol (o -40 gradd i radd +85) ac o dan straen mecanyddol enfawr.
- Pecynnu bach:Gall tiwb dur φ3mm neu diwb rhydd 0.9mm addasu golygfeydd cais amrywiol.
- Cyfluniadau hollti hyblyg:Gall rannu 2x2 gyda chymarebau cyplu confensiynol neu wedi'u haddasu (1-99%).
Canllaw Dewis Cyplydd 2 × 2 PM
Rhannu â chywirdeb polareiddio.
Mae'r cyplydd FBT 2 × 2 pm o Optico yn gweithio'n wych trwy gydol tonfeddi o 480 nm i 2000 nm, gan sicrhau bod pŵer yn cael ei ddosbarthu'n gywir wrth gynnal y wladwriaeth polareiddio. Gall weithredu mewn cymwysiadau polareiddio-sensitif fel gyrosgopau ffibr optig, cyfathrebu cwantwm, metroleg fanwl gywir, a systemau laser pŵer uchel. Mae OPTICO yn darparu addasu cymarebau cyplu amrywiol o 1% i 99% a chymarebau difodiant uchel o 18-60 dB. Trwy brawf llym, mae'r cwplwyr hyn yn iawn i weithio'n ddibynadwy yn yr amodau anoddaf, o radd -40 gradd i radd +85, tra bod cydrannau'r cwpl wedi'u cartrefu mewn pecynnu tiwb bach neu diwb rhydd gydag amddiffyniad perffaith.
Manylebau Cynnyrch
|
Baramedrau |
Manyleb |
|||||
|
Tonfedd weithredol |
530 ± 15nm |
670 ± 15nm |
850 ± 15nm |
1310 ± 15nm |
1550 ± 15nm |
|
|
Colled Mewnosod |
50:50 |
4.1 /4.1 |
3.9/3.9 |
3.9 /3.9 |
3.5 /3.5 |
3.5 /3.5 |
|
25:75 |
2.2/7.2 |
2.0/7.0 |
2.0/7.0 |
1.7/6.6 |
1.7/6.6 |
|
|
90:10 |
1.3/11.5 |
1.1/11.3 |
1.1/11.1 |
0.9/10.9 |
0.9/10.9 |
|
|
99:1 |
0.9/24.8 |
0.7/24.6 |
0.7/24.6 |
0.5/24.4 |
0.5/24.4 |
|
|
Cymhareb Difodiant |
50:50 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
25:75 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
|
90:10 |
18.0/18.0 |
18.0/18.0 |
18.0/18.0 |
25.0/25.0 |
25.0/25.0 |
|
|
99:1 |
16.0/16.0 |
16.0/16.0 |
16.0/16.0 |
25.0/25.0 |
20.0/20.0 |
|
|
Colled Dychwelyd (DB) |
Mini |
60 |
||||
|
Colled gormodol (db) |
Max |
0.7 |
0.5 |
0.5 |
0.3 |
0.3 |
|
Pdl |
<0.1 dB |
|||||
|
Tymheredd Gweithredol |
-40 gradd i +85 gradd |
|||||
|
Math o Ffibr |
PM Cydlynol |
|||||
|
Nghymhareb |
1% i 50% (Customizable) |
|||||
|
Chyfluniadau |
1x2, 2x2 ar gael |
|||||
|
Hyd pigtail |
Customizable |
|||||
|
Deunydd siaced |
900μm/2.0mm/3.0mm PVC neu diwb dur |
|||||
|
Am fwy o donfedd OEM/ODM, cyfeiriwch at y manylebau atodedig |
||||||
Opsiynau y gellir eu haddasu
Tonfedd weithredol: Customizable o 650 nm i 2000 nm
Cymhareb cyplu a chyfrif sianel: opsiynau fel 1 × 3, 1 × 4, ac ati.
Mathau o Ffibr: PM Panda, PM Panda + SM, ac ati.
Hyd pigtail a deunydd siaced: ar gael mewn siacedi 900 μm, 2.0 mm, neu 3.0 mm PVC, neu diwb dur.
Cymwysiadau Cynnyrch
Interferometreg ffibr optig.
Rheoli polareiddio mewn systemau meddygol/laser.

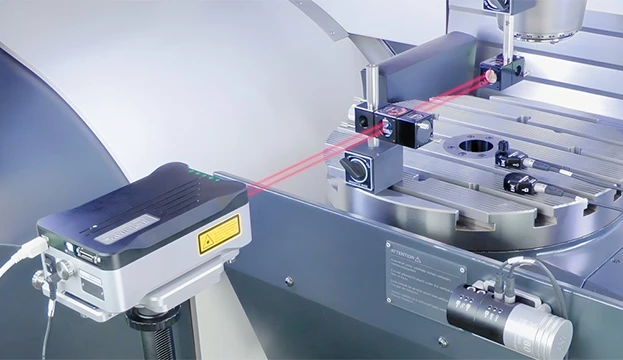

Cyfathrebu Quantum a Metroleg Precision.
Systemau Telecom/DWDM.
Laserau diwydiannol pŵer uchel.
Datrysiadau polareiddio perfformiad uchel-Partner gydag Optico am Ragoriaeth!
Mae Optico yn arbenigwr ar gynnig cydrannau optegol arloesol sy'n cynnal polareiddio sefydlog, manwl gywir a dibynadwy hyd yn oed yn yr amodau anoddaf. Rydym yn gwarantu mai pob cyplydd FBT PM 2 × 2 sydd â'r perfformiad uchaf am brisiau sy'n gystadleuol. Cefnogir hyn gan ein galluoedd gweithgynhyrchu cryf a rheolaeth drylwyr o ansawdd.
Am gymorth technegol, dyfyniad neu drafodaeth prosiect gyda'n peirianwyr, croeso i anfon e -bost atsales@fiberopticom.com.
