Mae Shenzhen Optico Communication Co, Ltd yn un o'r gwneuthurwyr a chyflenwyr mwyaf credadwy o linyn clytiau optegol cefnffyrdd mtp 16f yn Tsieina. Mae croeso i chi gyfanwerthu cynhyrchion wedi'u haddasu o ansawdd uchel am bris cystadleuol o'n ffatri. Os oes gennych unrhyw ymholiad am sampl am ddim, mae croeso i chi anfon e-bost atom.
Proffil Cynnyrch
Mae'r Cord Clytiog Ffibr MPO yn llinyn clytwaith aml-ffibr o ansawdd uchel sydd wedi'i gynllunio ar gyfer cysylltedd ffibr effeithlon a dibynadwy. Gyda 16 cyfrif ffibr, mae'r llinyn patsh MPO hwn yn defnyddio ffurlau MT wedi'u mowldio'n fanwl, pinnau canllaw metel, a gorchuddion manwl gywir i sicrhau'r aliniad ffibr gorau posibl yn ystod paru.
Mae MPO Fiber Patch Cord naill ai'n MPO i MPO dim pinnau (benywaidd) neu MPO i MPO gyda phinnau (gwrywaidd).
Mae deunyddiau siaced yn cynnwys OFNP (Plenum), OFNR (riser) a Mwg Isel Sero Halogen (LSZH).
Manylebau Cynnyrch
| Priodweddau Corfforol | Paramedr | ||
| Cyfrif Ffibr | 16 | ||
| Modd Ffibr | SM(OS2)/MM(OM3/OM4/OM5) | ||
| Math o Gysylltydd | US Conec MTP Benyw | ||
| Polaredd | Math A/B/C | ||
| Siaced Cebl | PVC/LSZH/OFNP | ||
| Lliw Siaced | Melyn / Aqua / Magenta / Calch Gwyrdd / Custom | ||
| Diamedr cebl(mm) | 3 | ||

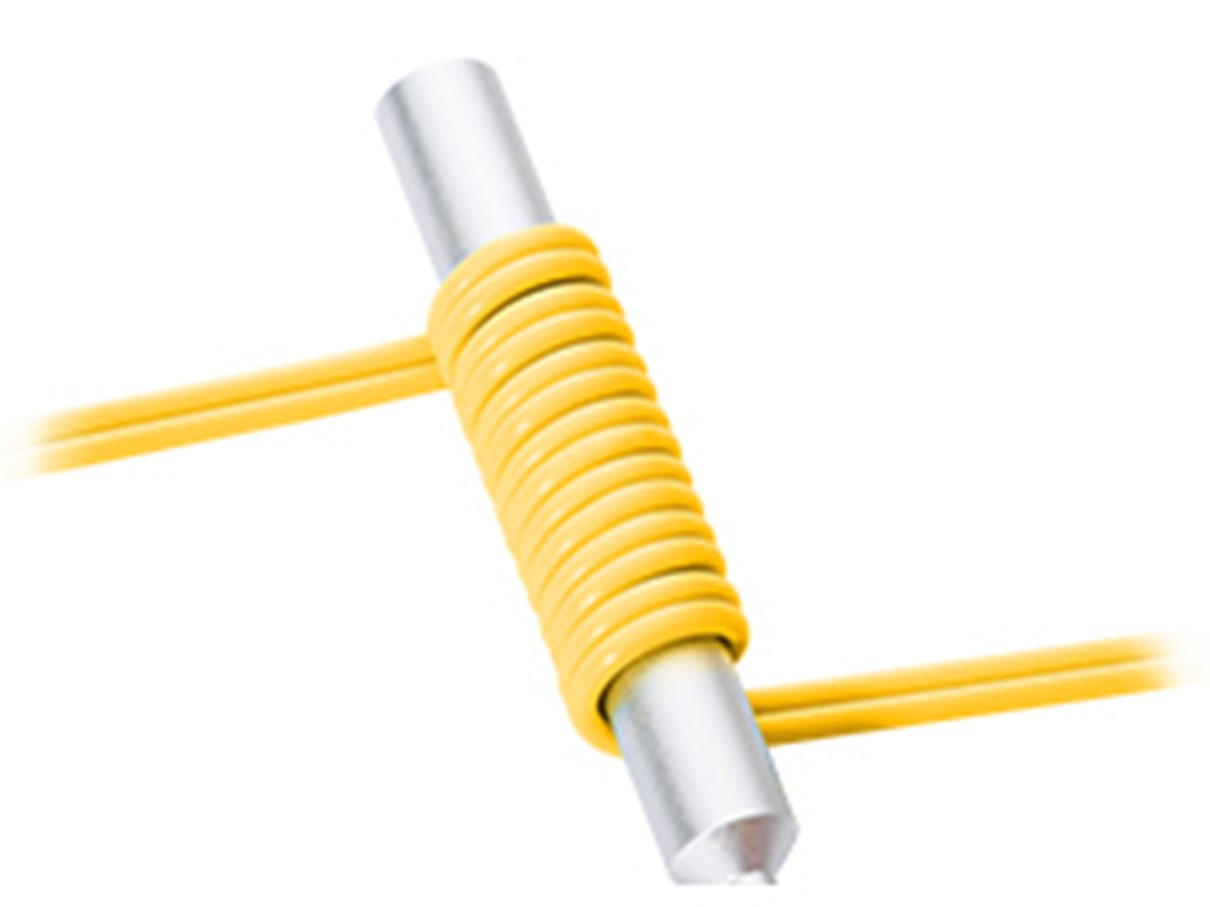

| Radiws Tro Lleiaf | 7.5 | ||
| Hyd Ffibr a Boot | Customizable | ||
|
|
|||
| Priodweddau Optegol | Paramedr | ||
| Colled Mewnosod(dB) | Colled Safonol | Colled Isel | Colled Isel Iawn |
| Llai na neu'n hafal i 0.7 | SM Llai na neu'n hafal i 0.35, MM Llai na neu'n hafal i 0.5 | Llai na neu'n hafal i 0.25 | |
| Colled Dychwelyd(dB) | SM Mwy na neu'n hafal i 60, MM Mwy na neu'n hafal i 20 | ||
| Tonfedd(nm) | SM 1310/1550, MM 850/1300 | ||
| Cryfder Tynnol(N) | Hirdymor | Tymor Byr | |
| 70N | 220N | ||
| Tymheredd Gweithredu ( gradd ) | -40 ~ +85 | ||
| Tymheredd Storio (gradd) | -20 ~ +70 | ||
Nodweddion Cynnyrch
Effeithlonrwydd Gwell
Mae Cord Clytiog Ffibr MPO yn galluogi cysylltedd ffibr dwysedd uchel gyda chyfrif ffibr o 16, gan leihau annibendod ceblau a gwneud y defnydd gorau o ofod mewn canolfannau data ac amgylcheddau rhwydwaith.
Aliniad Ffibr Union a Sefydlog
Mae cynnwys pinnau canllaw metel yn sicrhau bod y ffibrau wedi'u halinio'n iawn i gynnal y cyswllt corfforol gorau posibl. Mae hefyd yn darparu sefydlogrwydd a chefnogaeth ychwanegol yn ystod y broses baru, gan atal unrhyw symudiad neu gamlinio a allai arwain at golli signal neu ddiraddio.
Perfformiad Dibynadwy
Mae union aliniad ffibrau a'r defnydd o gydrannau o ansawdd uchel yn arwain at golled mewnosodiad isel o 0.35dB, ychydig iawn o ddiraddio signal, a thrawsyriant dibynadwy mewn rhaglenni rhwydwaith cyflymder uchel.
Gosod Hawdd
Mae plwg llinyn clwt MPO-a-dyluniad chwarae yn hwyluso gosodiad cyflym a di-drafferth, gan arbed amser ac ymdrech gwerthfawr yn ystod gosod neu ailgyflunio rhwydwaith.
Ffibr Corning/YOFC
Daw'r holl ferrules MPO o Hakusan
Sefydlogrwydd Uchel a Dibynadwyedd
Dwysedd Uchel a Chyflymder
Daw Ein Hyder Brand O Dîm Cynhyrchu Cryf
Golygfeydd Ceisiadau
Cysylltiad transceiver SFP
Canolfan ddata
Rhyng-gysylltiad rhwydweithiau
100% Wedi'i Brofi Cyn Cyflwyno
Prawf MPO IL RL
Prawf Polaredd MPO
Prawf wyneb-Diwedd MPO
Prawf Tymheredd
Atebion Cysylltedd
Rhyng-gysylltu 40G i 4x 10G
1. Ateb Ceblau Craidd:
a. Offer Cysylltiad Craidd:
Defnyddiwch switsh perfformiad uchel wedi'i baru â 40G BASE-SR4 QSFP+ 850nm 150m Modiwl Trawsgludwr Optegol ar gyfer cysylltedd 40 Gb/s.
b. Dull Cysylltiad Ffibr: CyflogiLC UPC i LC UPC Duplex OM5 Cordiau Patch AmlfoddneuCordiau Patch MTP 12-Craiddar gyfer cysylltiadau offer.
c. Rheoli Ceblau Ffibr: Ymgorffori aPanel Addasydd Ffibr SM Duplex 12 × LCac aAmgaead Rack Mount Rack Dwysedd Uchel- gyda drôr llithroi drefnu ceblau a lleihau annibendod.
Fel arall, defnyddiwch aPanel MTP 12-Portgyda tebygrac mount amgaead.
2. Craidd i Gysylltiad Mynediad:
Cysylltu pwyntiau craidd a mynediad gan ddefnyddioMTP OM4 12-Cordiau Patch Craidd.
3. Ateb Ceblau Mynediad:
a. Offer Cysylltiad Craidd: Cynnwys switsh perfformiad uchel gydaModiwl trosglwyddydd optegol 10G SFP+.
b. Dull Cysylltiad Ffibr:Defnyddiwch LC UPC i LC UPC Duplex Clytiwch Cordiau AmlfoddneuCordiau Patch MTP 12-Craiddar gyfer cysylltiadau offer.
c. Rheoli ceblau ffibr:
GweithreduPanel Patch Ffibr 1U, 12 LC Duplex ODFynghyd â Lloc Mownt Rack Dwysedd 1U Uchel Wedi'i Ddadlwytho â Drôr Llithro i gynnal ceblau trefnus.
Fel arall, defnyddiwch aCasét MPO 24F 2×12F MPO-6LC, OM3, ynghyd aUchel-Dwysedd 1U Rack Mount Amgaead Wedi'i Ddadlwytho â Drôr Llithroi gynnal ceblau trefnus i osgoi annibendod.
Tystysgrifau
CE
CPR
ISO
RoHS
Ystod Llawn o Brofion Dibynadwyedd O Lab Trydydd Parti
Prawf Cyplu
Prawf Gollwng
Prawf Gwydnwch
Prawf-Tymheredd Cyson a Lleithder Uchel
-Prawf Tymheredd Isel Uchel
Prawf Colled
Prawf Arolygu Croestoriad Micro
Yn gwrthsefyll Prawf Plygu Ailadrodd
Prawf Llosgi Fertigol Sengl
Prawf Newid Tymheredd
Prawf UV
Warws Cyfoethog a Chyflenwi Cyflym
Dosbarthu (7-15 diwrnod)
Sut Gallwn Sefyll Wrthoch Chi
Ymateb cyflym o fewn 24 awr
Gwasanaeth ymgynghori o un i {1}
Cefnogaeth tîm technegol proffesiynol (gall RL hyd yn oed gyrraedd cysylltwyr 85dB / Gradd B)
Rheolaeth ansawdd llym iawn (arbrawf plwg 1000 gwaith go iawn)
Capasiti cynhyrchu enfawr
Peidiwch byth â newid prisiau yn fympwyol
Tagiau poblogaidd: llinyn clwt optegol cefnffyrdd 16f mtp, Tsieina, gweithgynhyrchwyr, cyflenwyr, ffatri, cyfanwerthu, wedi'u haddasu
| Priodweddau Corfforol | Paramedr | ||
| Cyfrif Ffibr | 8/12/16/24/32/48 Ffibrau / Custom | ||
| Modd Ffibr | SM(OS2)/MM(OM3/OM4/OM5) | ||
| Math o Gysylltydd | US Conec MTP Benyw / Gwryw; MPO Benyw / Gwryw | ||
| Polaredd | Math A/B/C | ||
| Siaced Cebl | PVC/LSZH/OFNP | ||
| Lliw Siaced | Melyn / Aqua / Magenta / Calch Gwyrdd / Custom | ||
| Diamedr cebl(mm) | 3 | ||
| Radiws Tro Lleiaf | 7.5 | ||
| Hyd Ffibr a Boot | Customizable | ||
|
|
|||
| Priodweddau Optegol | Paramedr | ||
| Colled Mewnosod(dB) | Colled Safonol | Colled Isel | Colled Isel Iawn |
| Llai na neu'n hafal i 0.7 | SM Llai na neu'n hafal i 0.35, MM Llai na neu'n hafal i 0.5 | Llai na neu'n hafal i 0.25 | |
| Colled Dychwelyd(dB) | SM Mwy na neu'n hafal i 60, MM Mwy na neu'n hafal i 20 | ||
| Tonfedd(nm) | SM 1310/1550, MM 850/1300 | ||
| Cryfder Tynnol(N) | Hirdymor | Tymor Byr | |
| 70N | 220N | ||
| Tymheredd Gweithredu ( gradd ) | -40 ~ +85 | ||
| Tymheredd Storio (gradd) | -20 ~ +70 | ||
