Mae modiwlau DWDM Mux/Demux yn rhan o gyfres o gynhyrchion perfformiad uchel yn seiliedig ar dechnoleg planar silica-ar-silicon. Mae'r sglodion AWG OPTICO a ddefnyddir ar gyfer DWDM Mux / Demux wedi'u targedu ar gyfer ceisiadau Long-Haul, Metro a mynediad, lle mae perfformiad optegol rhagorol a chost isel yn hollbwysig.
Gratio Araeau Tonnau Arae Athermol (AAWG) Modiwlau DWDM Nid oes angen unrhyw bŵer trydanol, meddalwedd na rheolaeth tymheredd ar nodweddion dylunio pecynnau anthermol.
Mae Modiwlau DWDM Gratio Tonfedd Arrayed Thermol (TAWG) wedi'u cynllunio i'w defnyddio o fewn system rhyddhau band C o DWDM. Er mwyn lleihau afradu pŵer y dyfeisiau mewn gwahanol amodau amgylcheddol, mae'r pecyn AWG wedi'i ddylunio'n arbennig gyda detholiad o blastig thermol dibynadwy gyda dargludiad thermol isel, a rheolir tymheredd gweithredu AWG trwy ddefnyddio gwresogydd gwrthsefyll ffoil neu Peltier TEC gyda synhwyrydd tymheredd thermistor.
Y bylchau sianel ar gyfer DWDM yw 1.6/0.8/0.4 nm (grid 200GHz/100 GHz/50 GHz), gellir addasu nifer y sianeli, tonfedd y sianel a ffurf pecyn.
| Paramedr | 8CH | |
| Tonfedd gweithredu(nm) | 1525~1625 | |
| Tonfedd canol(nm) | ITU-100G | |
| Tonfedd canol Cywirdeb(nm) | plws /-0.05 | |
| Pass band@0.5dB(nm) | plws /-0.11 | |
| Gofod sianel(nm) | 0.8 | |
| Colled Mewnosod Porth (dB) | 2.8 | |
| Ynysu | Yn ymyl | >30 |
| Heb fod yn gyfagos | >40 | |
| Ripple(dB) | <> | |
| PDL(dB) | <> | |
| RL(dB) | >40 | |
| Cyfeiriadedd(dB) | >50 | |
| Pŵer (mW) | <> | |
| Tymheredd | -40~ plws 85 gradd | |
| Maint(mm) | 484*250*44 | |
- 8 sianel DWDM mux a demux
- Y bylchau rhwng sianeli ar gyfer DWDM yw 0.8 nm (grid 100 GHz). 1.6nm (200GHz) hefyd ar gael ar gais.
- Porth com yw Simplex

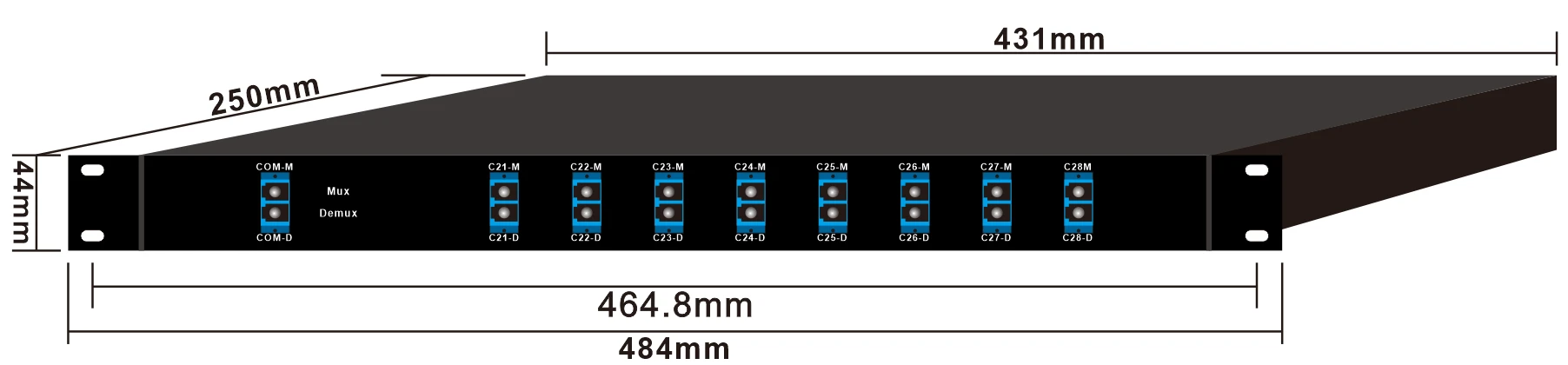

- Math o banel 1U
- Protocol tryloyw (10 Mbps i 100 Gbps)
- Pellter: Hyd at 80 km yn dibynnu ar gyllideb pŵer offer defnyddiwr
- Colli mewnosod isel
- Arwahanrwydd sianel ardderchog
- Llwybr optegol di-epocsi
- Yn cydymffurfio â safon ITU-T G.657A1.
- Cyfleuster gweithgynhyrchu ISO 9001
